Любое серьезное строительство, подведение инженерных коммуникаций или даже масштабный ландшафтный дизайн начинаются с детального изучения территории. Именно для этих целей проводится комплекс специализированных геодезических работ, направленный на получение подробной карты местности с указанием рельефа, существующих строений, зеленых насаждений и скрытых под землей сетей. Без понимания пространственных характеристик территории невозможно разработать грамотный и безопасный проект.
Для чего требуется выполнение топографической съемки земельного участка
Проведение подобных изысканий — это не просто прихоть архитекторов и проектировщиков, а строгая необходимость, которая прямо регламентируется действующими градостроительными нормами. Без наличия актуального геодезического плана невозможно законно получить разрешение на возведение капитальных жилых и промышленных зданий, корректно рассчитать тип фундамента с учетом уклона земли или легально подключиться к магистральному газопроводу, центральному водопроводу и электрическим сетям.
Топографический план представляет собой объективную математическую модель заданного участка, перенесенную на бумажный носитель или в цифровой формат. Он является абсолютным базисом для любых проектных решений, полностью исключая риск фатальных ошибок, которые в будущем могли бы привести к разрушению несущих конструкций зданий или серьезным авариям на коммуникациях.
Многие владельцы загородной и коммерческой недвижимости ошибочно полагают, что для начала строительных работ им будет достаточно обычного кадастрового плана. Однако кадастровая выписка отражает исключительно юридические границы территории в двухмерном пространстве. В то же время полноценная геодезия показывает реальный перепад высот, наличие скрытых силовых кабелей или водосточных труб. В таких ситуациях профессиональное выполнение топографической съемки становится единственным надежным способом получить достоверные, исчерпывающие данные о конкретном наделе.
Главные этапы: как проходит выполнение топографической съемки
Процесс создания геоподосновы (именно так часто называют топографический план специалисты в области проектирования) строго стандартизирован и всегда делится на несколько последовательных, взаимосвязанных шагов. Независимо от площади изучаемой территории и сложности ее рельефа, инженеры придерживаются единого четкого алгоритма действий.
Подготовительный этап начинается с получения технического задания от заказчика работ. На этой ранней стадии инженеры детально изучают архивные материалы, картографические данные прошлых лет и планируют предстоящие выезды. Также происходит оформление разрешительной документации в контролирующих органах, если изыскания проводятся в особых охранных зонах или на территориях со строгим пропускным режимом.

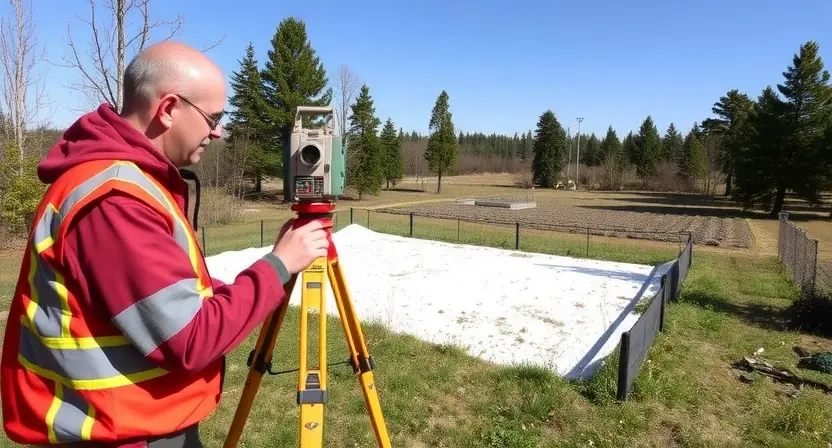

Полевой этап — это непосредственная физическая работа инженеров-геодезистов на местности. Специалисты используют высокоточное оптическое и спутниковое оборудование: электронные тахеометры, приемники спутниковых сигналов, лазерные сканеры и трассоискатели, которые необходимы для обнаружения подземных труб и проводов без раскопки грунта. В ходе этого этапа происходит скрупулезное измерение углов, расстояний и высотных отметок абсолютно всех объектов на участке.
Камеральный этап представляет собой сложную аналитическую обработку полученных «в поле» цифр. Специалисты загружают сырой массив данных в специализированные компьютерные программы. На основе координат происходит математическое моделирование и отрисовка итогового плана в строго заданном масштабе с использованием общепринятых условных знаков.
| Наименование этапа | Основные действия специалистов | Итоговый результат этапа |
|---|---|---|
| Подготовительный | Сбор архивных данных, анализ технического задания, калибровка приборов | Утвержденный план производства работ, получение всех разрешений |
| Полевой | Выезд на объект, проведение инструментальных измерений, поиск скрытых коммуникаций | Массив сырых цифровых данных об участке и абрисы местности |
| Камеральный | Математическая обработка, черчение плана, согласование с эксплуатирующими службами | Готовый топографический план и подробный технический отчет |
Особенности согласования и масштабности при выполнении топографической съемки
Специфической особенностью завершающей стадии является то, что готовый чертеж необходимо в обязательном порядке согласовать с балансодержателями сетей. Это касается ситуаций, когда на участке или в непосредственной близости от него проходят линии электропередач, газопроводы, линии связи или водоканалы. Представители этих служб должны внимательно изучить план и поставить свои печати, подтверждая, что их коммуникации нанесены верно и строительные работы их не повредят.
Нормативный срок актуальности результатов геодезических изысканий обычно составляет два года. Если по истечении этого времени на территории произошли изменения — были построены новые объекты, снесены старые или проложены траншеи, — потребуется обязательное обновление данных (корректировка).
Масштаб итогового документа напрямую зависит от целей, которые преследует заказчик. Для тонкого ландшафтного дизайна часто используют сверхкрупный масштаб 1:100 или 1:200, чтобы максимально точно отобразить каждое дерево, куст и элемент декора. Для проектирования частных домов и подведения инженерных сетей золотым стандартом является масштаб 1:500. А для глобального планирования целых жилых массивов или прокладки длинных автомобильных магистралей целесообразно применять масштабы 1:1000 или 1:2000.
Подводя итог, следует отметить, что тщательное изучение рельефа и контуров ситуации на земельном наделе — это лучшая гарантия спокойного, законного и безопасного строительства. Грамотный подход к геодезическим изысканиям позволяет навсегда избежать изнурительных юридических споров с соседями из-за границ, техногенных аварий при проведении земляных работ и колоссальных финансовых затрат на переделку уже готовых, но ошибочных архитектурных проектов.
